UML 클래스 다이어그램





예전에 책을 읽으며 한 번 공부를 한 적이 있다 하지만 과거에는 c#관련의 서적을 읽을 때 편했지만 지금 swift에서 처음 보는 것들도 있기에 정리하게 되었다
이번기회를 통해서 다이어그램이 나와도 한 번에 이해할 수 있는 점점 더 빠르게 다이어그램을 훑어볼 수 있는 경지로 올라가는 발판이 되었으면 좋겠다는 생각으로 작성을 시작하도록 하겠습니다 :)





• UML은 다이어그램을 사용하여 시스템이나 데이터 베이스를 시각화 하는 방법
  • 소프트웨어 개발에서 소프트웨어 시스템을 계획(설계)하기 위해 자주 사용
  • 설계를 하여 개발자끼리 소통하기 편리하게된다

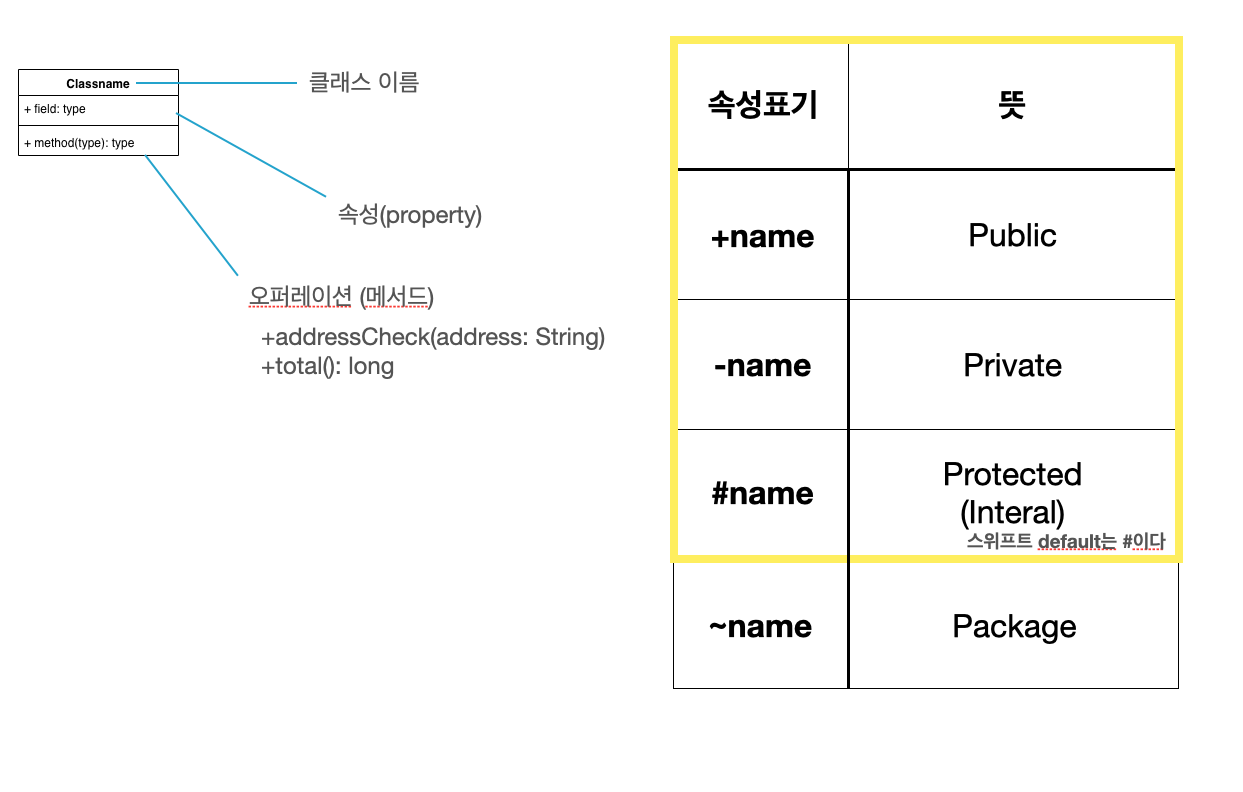

• internal : 동일한 클래스나 하위클래스에만 접근이 가능

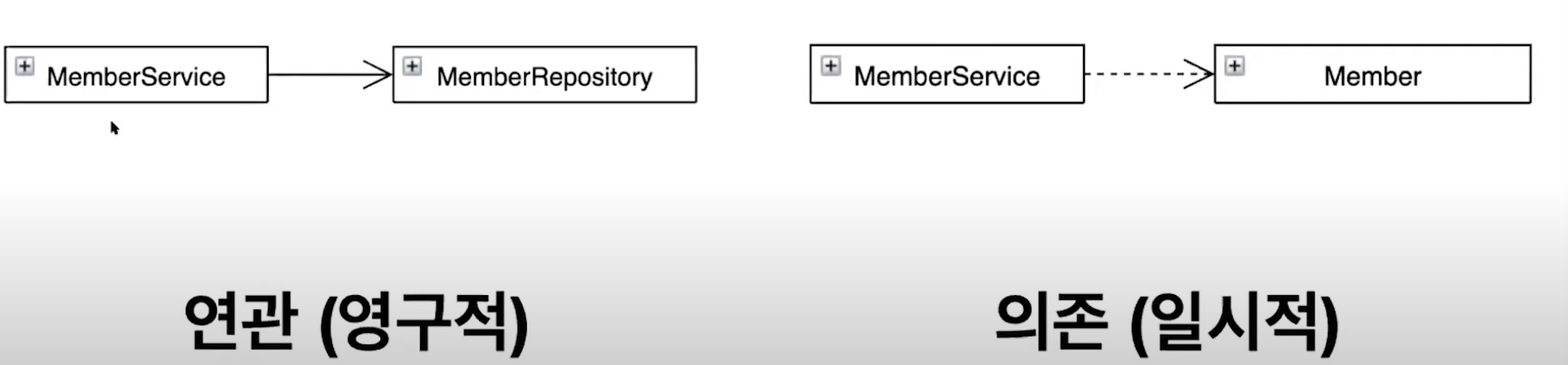

클래스 다이어그램을 모를 떄 아주 간단히 표현한다면?

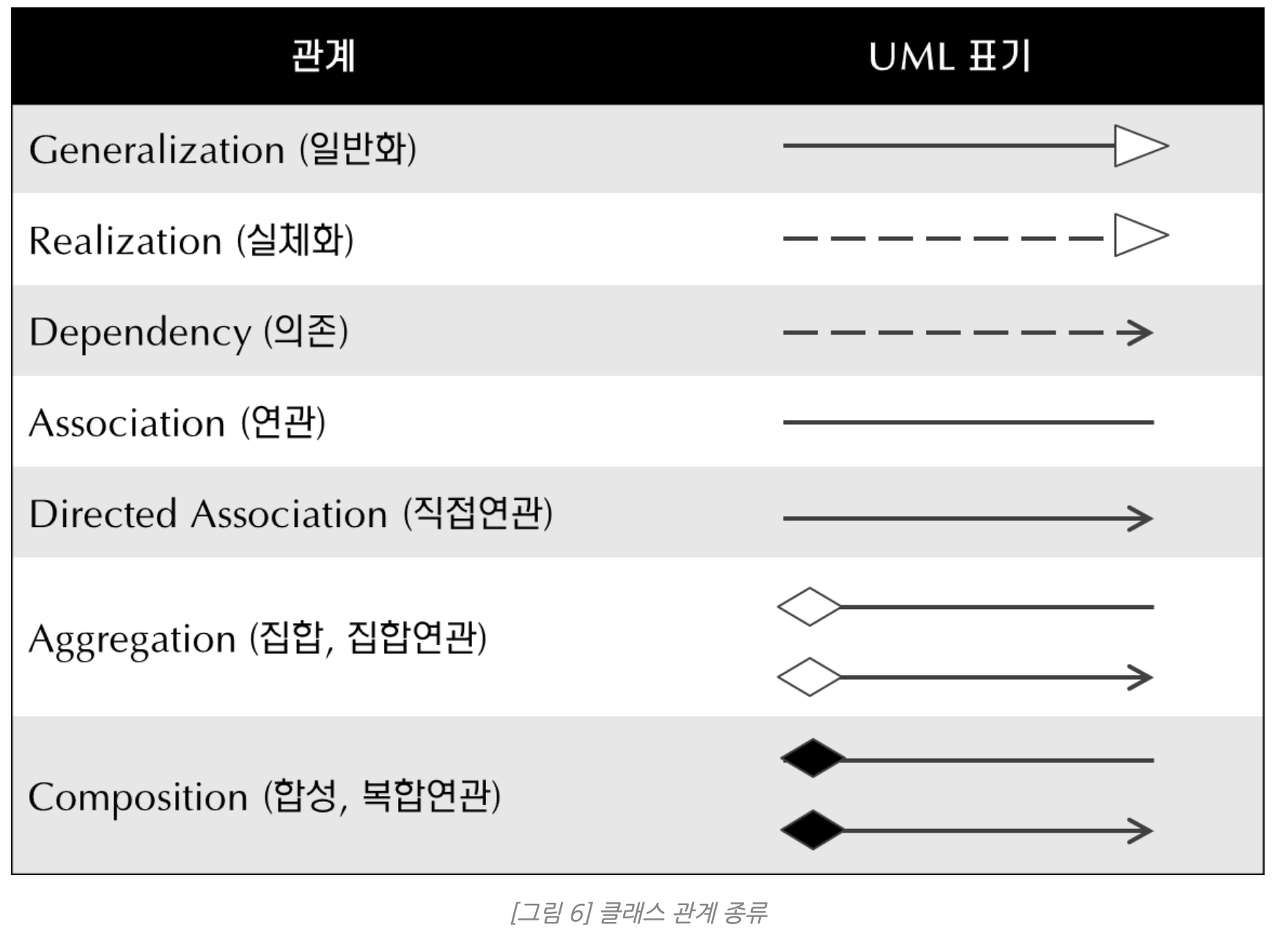

• 화살표로 이렇게 나타낼 수 있지만 다이어그램으로 사용하게된다면 여러가지 화살표를 만나볼 수 있다 실선(-)도 있지만 점선(-----)도 존재하며 화살표끝 부분도 다양하게 존재하기 때문에 우선 화살표에 대해서 알아보자



참조 : http://www.nextree.co.kr/p6753/

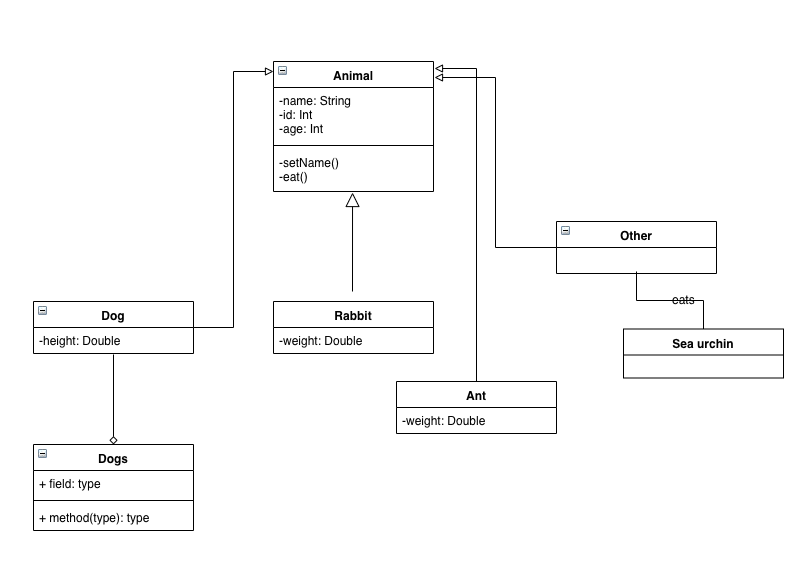

단순한 상속(inheritance)와 집합(Aggregation)을 볼 수 있고 other에서 sea urchin과 단순히 연관으로 지을 수 있음

• Aggregation(집합) : Dogs 와 Dog의 관계를 보면 Dogs가 전체고 Dog는 일부분 (예를 들어 회사와 직원)
  • 생명주기가 같지 않음
  • Dogs가 사라져도 Dog는 살아있다

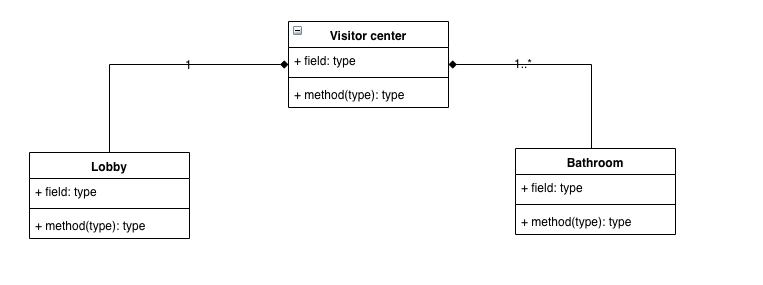

이것은 합성을 표현한 것이다 Composition



• visitor center가 없어지면 lobby도 사라지고 bathroom도 사라지게 되므로 composition을 작성해야함
  • Visitor Center가 소멸되면 Lobby / Bathroom소멸

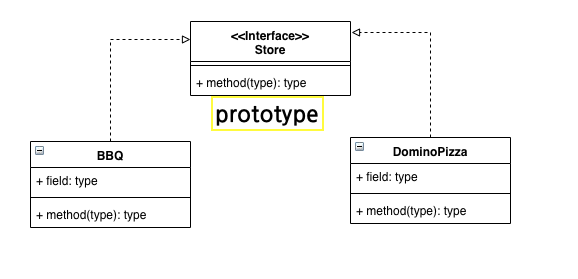

실체화(Realization)

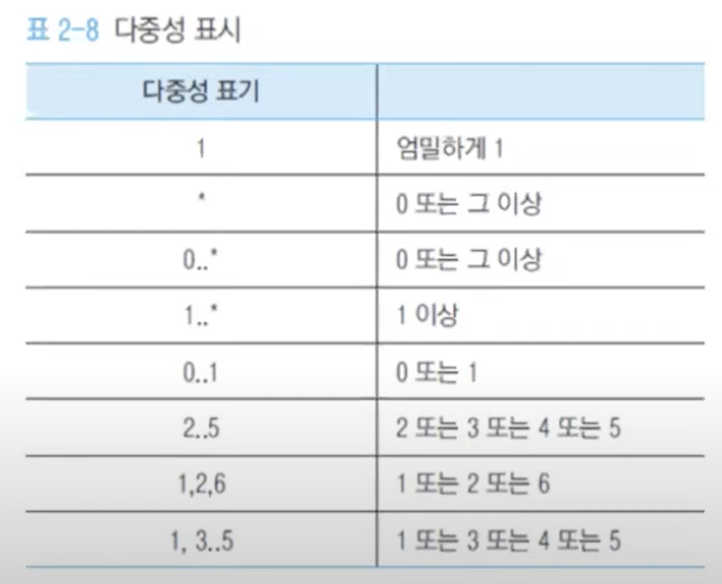

이관계에는 다중성을 표현할 수 있음
